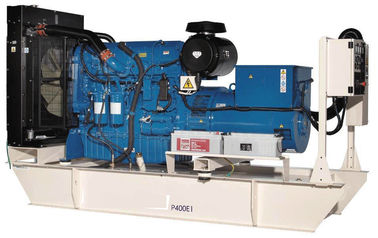

2306C-E14TAG2 gruppo elettrogeno generatore Diesel con raffreddamento ad acqua

1, generando modello stabilito: P400E1

2, motore fanno & modellano: Perkins 2306C-E14TAG2

3, tipo dell'interruttore: 3 Palo MCCB

4, frequenza: 50 hertz/60 hertz

5, velocità di motore: 1500 giri/min./1800 giri/min.

6, metodo di raffreddamento: Acqua

7, tipo governante: Elettronico

8, tipo dell'uscita: CA trifase

Generatore del diesel di Perkins 2306C-E14TAG2 Genset

Valutazioni dell'uscita

• Riferisca alle definizioni di valutazioni alla pagina

Valutazioni a 0,8 fattori di potenza.

P400E1

Dati fisici

Produttore: Perkins

Modello: 2306C-E14TAG2

No dei cilindri/allineamento: 6/nella linea

Ciclo: Colpo 4

Induzione: Tassa aria-aria turbo raffreddata

Metodo di raffreddamento: Acqua

Tipo governante: Elettronico

Classe governante: ISO 8528 G2

Rapporto di compressione: 15.9:1

Spostamento: l (cu.in) 14,6 (890,9)

Foro/colpo: millimetro (dentro) 137,0 (5,4) /165,0 (6,5)

Momento di inerzia: chilogrammo di ² di m. (libbra. nel ²) 3,43 (11721)

Sistema elettrico del motore:

- Tensione/terra: 24/Negative

- Amp del caricabatteria: 70

Peso: chilogrammo (libbra)

- Asciughi: 1690 (3726)

- Bagni: 1792 (3951)

Sistema di aria:

Tipo di filtro dell'aria: Combustione sostituibile dell'elemento

Flusso d'aria: ³ /min (cfm) di m.

- Appoggio: 26,8 (946) 41,6 (1469)

- Presa d'aria di Max. Combustion

Restrizione: kPa (in H2O) 6,2 (24,9) 6,2 (24,9)

Flusso d'aria di raffreddamento del radiatore: ³ /min (cfm) di m.

444,0 (15680) 600,0 (21189)

Restrizione esterna a flusso d'aria di raffreddamento: PA (in H2O)

188 (0,8) 188 (0,8)

Sistema di raffreddamento:

Capacità del sistema di raffreddamento: l (Stati Uniti gallone) 47,0 (12,4) 47,0 (12,4)

Acqua a pompa: Centrifugo

Calore rifiutato per innaffiare & olio lubrificante: chilowatt (BTU/MIN)

- Appoggio: 134,9 (7672) 153,2 (8712)

- Radiazione del calore a stanza: chilowatt (BTU/MIN)

- Appoggio: 39,0 (2218) 45,3 (2576)

- Carico del fan del radiatore: chilowatt (cavalli vapore) 9,0 (12,1) 17,0 (22,8)

Sistema di raffreddamento destinato per funzionare nelle condizioni dell'ambiente fino a 50°C (122°F).

Contatti il vostro commerciante del locale FG Wilson per le potenze nominali agli stati specifici del sito.

Prestazione:

Velocità di motore: RPM 1500 1800

Potenza del motore lorda: chilowatt (cavalli vapore)

- Appoggio: 353,0 (473,0) 393,0 (527,0)

- Perfezione: 313,0 (420,0) 365,0 (489,0)

BMEP: kPa (PSI)

- Appoggio: 1935,0 (280,7) 1795,0 (260,4)

- Perfezione: 1716,0 (248,9) 1667,0 (241,8)

Potere rigeneratore: chilowatt 27,0 39,0

Sistema di lubrificazione:

Olio a filtro: Eco, flusso completo

Capacità totale l (Stati Uniti gallone) dell'olio: 68,0 (18,0)

Coppa dell'olio l (Stati Uniti gallone): 60,0 (15,9)

Tipo dell'olio: Api CG4 15W-40

Metodo di raffreddamento: Acqua

Sistema di alimentazione

Combustibile a filtro: Elemento sostituibile di Eco raccomandato

Combustibile: Diesel della classe A2

Consumo di combustibile: l/hr (Stati Uniti gal/hr)

110% 100% 75% 50%

Carico del carico del carico del carico

P400E1

50 hertz 85,1 (22,5) 64,0 (16,9) 44,5 (11,8)

60 hertz 91,3 (24,1) 70,9 (18,7) 50,1 (13,2)

(basato su combustibile diesel con un peso specifico di 0,85 ed adeguatamente a BS2869, classe A2)

Impianto di scarico

Tipo del silenziatore: Livello 1

Modello del silenziatore & Qty: SD150 (1) perdita di pressione attraverso

Sistema del silenziatore: kPa (in Hg) 0,01 (0,003) 0,06 (0,018)

Riduzione di rumore del silenziatore

Livello: dB 19 17

Max. Allowable Back

Pressione: kPa (in. Hg) 7,0 (2,1) 7,0 (2,1)

Flusso del gas di scarico:

³ /min (cfm) - appoggio di m.: 66,6 (2352) 95,7 (3380)

- Perfezione: - -

Temperatura del gas di scarico: °C (°F)

³ /min (cfm) - appoggio di m.: 494 (921) 389 (731)

P400E1

Caratteristiche di funzionamento dell'alternatore

Reactances indiCAT-parts-partso è applicabile alle valutazioni principali

• Sulla base della immersione di tensione di 30%. Il motore migliore che inizia la capacità è disponibile con il generatore a magnete permanente facoltativo o l'eccitazione di AREP.

** Con il generatore a magnete permanente facoltativo o l'eccitazione di AREP.

Dati tecnici dell'alternatore

P400E1

Dati tecnici

3 valutazioni e prestazioni di fase a 50 hertz, 1500 giri/min.

3 valutazioni e prestazioni di fase a 60 hertz, 1800 giri/min.

Definizioni

Valutazione standby

Queste valutazioni sono applicabili per assicurare la corrente elettrica continua (al carico variabile) in caso di interruzione di corrente pratica. Nessun sovraccarico è permesso su queste valutazioni. L'alternatore su questo modello è stimato continuo di punta (come definito nell'iso 8528-3).

Valutazione principale

Queste valutazioni sono applicabili per assicurare la corrente elettrica continua (al carico variabile) invece di potere commercialmente acquistato. Non c'è limitazione alle ore dell'operazione annuali e questo modello può assicurare il potere di sovraccarico di 10% per 1 ora in 12 ore.

Condizioni di riferimento standard

Nota: Condizioni di riferimento standard 27°C (80°F) impiegati della presa d'aria, 152.4m (500ft) A.S.L. umidità relativa di 60%. Carico di dati di consumo del combustibile in pieno con combustibile diesel con un peso specifico di 0,85 ed adeguatamente a BS2869: 1998, classe A2.

Pesi e dimensioni

Pesi: dimensioni di chilogrammo (libbra): millimetro (dentro)

Dati generali

Documenti

Una serie completa di manuali di manutenzione e di funzionamento, schemi elettrici del circuito e per l'uso di istruzioni individuazione del guasto/di incarico.

Generazione delle norme stabilite

L'attrezzatura rispetta le seguenti norme: BS5000, ISO 8528, ISO 3046, IEC 60034, VDE 0530, NEMA MG-1.22.

Garanzia

Tutta l'attrezzatura porta la garanzia del produttore pieno.
