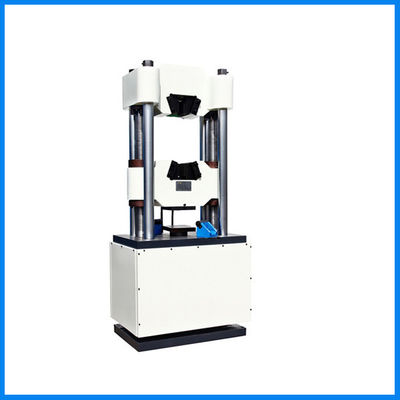

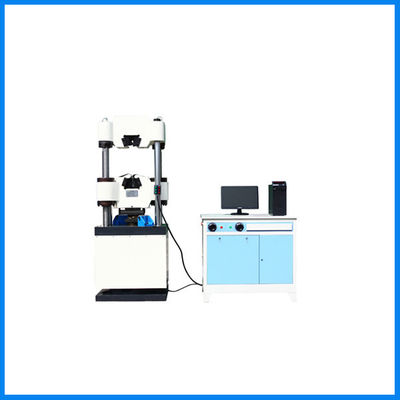

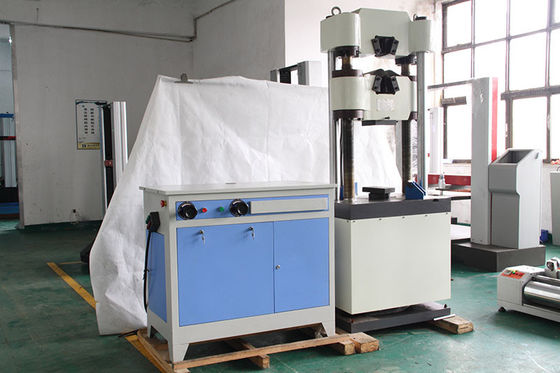

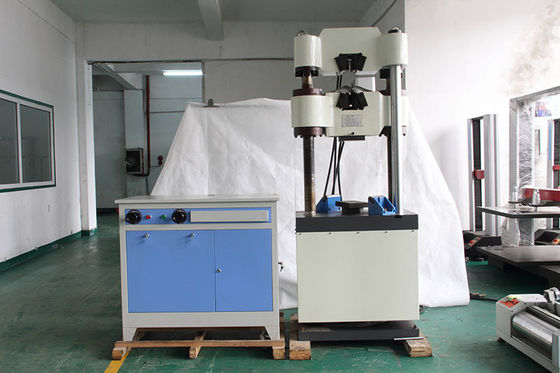

Macchina di tensione/compressibilità idraulica 1000kn/della curvatura prova
Archivio di download:
Norme Sharing.pdf della macchina di prova di trazione
Applicazioni:
- Campione provato: lamiera di acciaio e legna, barretta d'acciaio, cavo, vite ed altri materiali del metallo.
- Prova differente con differenti prese: di tensione, curvatura, compressione, prova del taglio.
- Il software può pubblicare il rapporto con i risultati per forza massima, l'allungamento, la resistenza alla trazione, la resistenza a compressione, la forza della curvatura, ecc.
Metallo:
- ASTM E8, EN 10002-1, ASTM A370: Prova di trazione
- ASTM A370: Prova della curvatura
- ASTM B-117, ISO 3768: Prova di spruzzo del sale
- Iso 6508: Prova di durezza di Rockwell
- Iso 6507: Prova di durezza Vickers
- ISO 6506, ASTM E10-14: Durezza Brinell
- ASTM E23, ISO 148: Provadiurto
Industria di applicazione:
- Prodotti elettronici: telefoni cellulari, computer, televisione, videoregistratori ecc
- Prodotti del tessuto di tessuto: vestiti, cappelli, scarpe, corde
- Cavo e fune: cavo di dati, usb,
- Prodotti di cuoio: borse, portafogli, scarpe di cuoio, sedie di cuoio
- Strumentazione, veicoli, prodotti di plastica, metallo,
- Alimento, prodotto chimico, materiali da costruzione, medico, aerospaziali
- Metallo, ferro, acciaio….
Specifiche principali universali idrauliche della macchina di prove:
| Oggetto |
Descrizione |
| Carico massimo |
1000KN |
| Gamma del carico |
20KN-1000KN |
| Accuratezza del carico |
±1% |
| Risoluzione di allungamento |
0.01mm |
| Colpo del pistone |
250mm |
| Velocità massima del colpo del pistone |
50mm/min |
| Accuratezza di allungamento |
±1% |
| Spazio di Max. Tensile |
550mm (a parte il colpo del pistone) |
| Spazio di Max. Compression |
500mm (a parte il colpo del pistone) |
| Modo di esposizione |
PC |
| Pressione del modo |
Idraulico |
| Modo di funzionamento |
Manuale |
| Spessore piano del campione |
0-15 millimetri |
| Pressione della larghezza |
125mm |
| Diametro rotondo del campione |
Φ13-φ60 millimetro |
| Dimensione del piatto di compressione |
204*204mm |
| Dimensioni della struttura del carico |
990 x 750 x 2200mm |
| Dimensioni di fonte dell'olio |
1200 x 550 x 1100mm |
La prova universale idraulica lavora gli accessori a macchina standard principali:
|
Tomaia e piano inferiore per compressione (200x200mm)
|
1 insieme
|
|
Estensimetro
|
1 insieme
|
|
Presa rotonda dell'esemplare per di tensione (φ6-φ26mm)
|
1 insieme
|
|
Presa piana dell'esemplare per di tensione (0-15mm)
|
1 insieme
|
|
Accessori di piegamento
|
1 insieme
|
|
Alta cellula di carico accurata
|
1 insieme
|
|
Codificatore fotoelettrico di alta precisione che misura lo spostamento
|
1 insieme
|
|
Pompa ad alta pressione
|
1 insieme
|
|
Valvola di proporzione
|
1 insieme
|
|
Servo valvola elettroidraulica
|
1 insieme
|
|
Accessori di taglio (accessori facoltativi)
|
1 insieme
|
Immagine del principio di pressione idraulica:
Caratteristica del principio di pressione idraulica
●Adotti la pompa ad alta pressione dell'importazione, pressione più a basso rumore e costante
●Sistemi dinamici e progettazione di integrazione della console, facile da operare, spazio difficile di risparmi
●La superficie dal trattamento dello spruzzo, aspetto bello
Accessori standard principali:
| Tomaia e piano inferiore per compressione |
200x200mm |
| Estensimetro |
un insieme |
| Presa rotonda dell'esemplare per di tensione |
insieme di φ6-φ26mm uno |
| Presa piana dell'esemplare per di tensione |
0-15mm un insieme |
| Accessori di piegamento |
un insieme |
| Alta cellula di carico accurata |
un insieme |
|
Codificatore fotoelettrico di alta precisione
Misurazione dello spostamento
|
un insieme |
| Pompa ad alta pressione |
un insieme |
| Valvola di proporzione |
un insieme |
| Servo valvola elettroidraulica |
un insieme |
|
Accessori facoltativi
Accessori di taglio
|
un insieme |
Breve sistema di controllo dell'introduzione STC300:
Il sistema di controllo a circuito chiuso tutto digitale STC300 ha molte caratteristiche avanzate e innovazione tecnologica, pricipalmente riflesse in:
●per raggiungere la forza della prova, il processo di deformazione dell'esemplare, della cilindrata e di prove, il controllo a circuito chiuso quattro;
●Il sistema dell'acquisizione dei dati è composto bit di alta precisione di 4 modi di 24 canali del convertitore/D. La risoluzione massima di fino a 1/300000, piena indipendentemente dalla sezione;
●Utilizzi il BB, l'ANNUNCIO, Xilinx e l'altro dispositivo integrato nome di marca originale, progettazione tutto digitale;
●Incontri il livello, il computer e l'installazione del PCI dell'identificazione automatica;
●Sistemi di misura elettronici senza componenti analogiche quali i potenziometri per assicurare intercambiabilità per manutenzione e la sostituzione facili.
Breve software di MaxTest dell'introduzione:
Software di MaxTest in conformità con GB228-87, GB228-2002 ed altre disposizioni pertinenti di più di 30 norme nazionali
●Il sistema del software altamente è integrato, la prestazione stabile, facile regolare ecc. Nei dati sperimentali in tempo reale può essere raccolta, la realizzazione sperimentale delle curve caratteristiche dell'esposizione dinamica in tempo reale, i file di dati della prova possono essere utilizzati con il modo di SQLserve o del database Access conservare le grandi basi di dati per facilitare la divisione delle risorse per raggiungere il cliente e la gestione della rete e l'rianalisi dell'utente. Per vari rapporti definiti dall'utente word2000, il software può accedere a facilmente per risolvere gli utenti differenti o lo stesso utente ai tempi differenti delle relazioni sul collaudo ha problemi differenti di bisogni. Il software può trattare la forza della prova, lo spostamento, il tempo, i dati grezzi e la curva derivata risultante.
●Funzione di protezione: Questa macchina ha due generi di software e la conservazione meccanica di limite, supera il carico massimo può automaticamente essere interrotta il rapporto della regolazione dinamica; con la sovracorrente, sopra tensione, sovraccarico ed altre funzioni di protezione.
●Per il carico i canali possono essere identificati automaticamente ed intuitivo facile.
●La prova in lotti può raggiungere le curve ai livelli differenti mostra.
●Il software permette all'utente di personalizzare le regolazioni della velocità per regolare la velocità del computer. Può anche raggiungere la calibratura di alta precisione della velocità in qualunque momento regolano la velocità della sezione e della codifica.
●Controllo del processo difficile: il corso dell'esperimento la forza della prova, spostamento, curve ed altri parametri può essere visualizzazione in tempo reale realizzata.
●Classificazione delle caratteristiche della gestione di diritti del software: Per migliorare la protezione dei dati e del software, il software può fissare le parole d'ordine differenti per proteggere i dati.
●I risultati riproducono le caratteristiche: la coesistenza dell'operazione di prova è in qualunque momento in futuro completa, dopo le ore, secondo le necessità dell'utente di aprirsi e l'rianalisi dei dati di prova.
●Secondo l'utente può scegliere il carico ~ tempo, carico ~ spostamento, spostamento ~ curva di tempo per effettuare prova e pannello dati, memoria, analisi e stampa.
●Curvi punto per punto la funzione di traversale: dal mouse clicchi sopra le curve di deformazione e della forza del valore di ogni punto per raggiungere vari parametri.
●La funzione di confronto: Potete osservare simultaneamente il numero delle curve sperimentali, curve multiple potete essere sovrapposti, amplificazione locale per raggiungere le caratteristiche del campione per essere l'analisi.
●Interfaccia di potere: il software dell'interfaccia e della prova di Forza-Manica secondo le necessità dell'utente con vari sensori e può essere calibrato, modifica i parametri e la prova normale.
●Frequenza di campionamento di dati: Potete scegliere secondo i requisiti della prova di utente di frequenza di campionamento ad alta velocità.
Immagine di software:
