Modules: | 1-5mm | Number of teeth: | 12-256 |
---|---|---|---|
Machining diameter: | 10-250mm | maximum face width (Straight teeth): | 95mm |
Helix angle: | ±45° | Wheel diameter: | 400mm |
Rated wheel revolutions: | 970-1500rpm | Standard Configuration of CNC system: | 1 set |
Evidenziare: | macchina per la frantumazione dell'ingranaggio di CNC,macchina per la frantumazione del dente di ingranaggio |
Macchina per la frantumazione idraulica automatica dell'ingranaggio per il motore ed il riduttore, cinque legame di asse quattro
Dettaglio rapido:

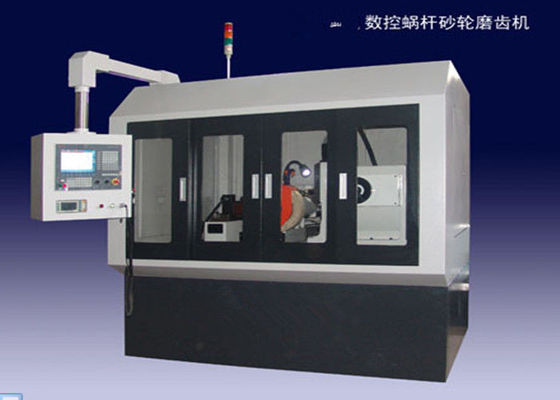

Pricipalmente usato per lavorare di alta precisione di un diametro massimo di 250mm, modulo massimo 5mm diritto, macchina per la frantumazione elicoidale cilindrica dell'ingranaggio YK7225A.
Particolarmente adatto a motore e riduttore, riduttore, costruente macchine, macchinario di costruzione, impianti di precisione, strumenti e tutti i tipi di prodotti della pompa a ingranaggi di precisione degli ingranaggi cilindrici di alta precisione, ingranaggi elicoidali nel lotto e fabbricazione in serie.

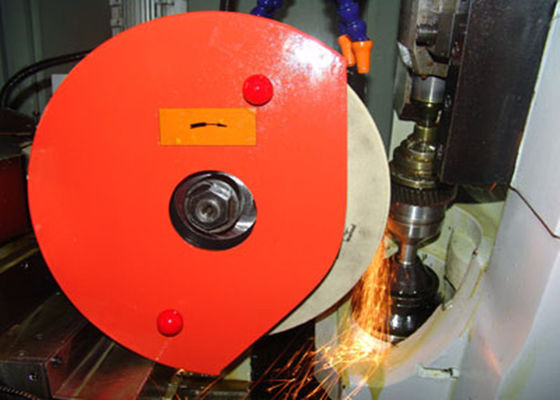

La macchina adotta il principio di generazione continuo della macinazione dell'ingranaggio e della ruota elicoidale (pezzo in lavorazione) con la funzione elettronica di (EGB) della trasmissione, di modo che la macchina ha l'alta efficienza e precisione. La macchina ha la modifica automatica della mola, della macinazione e funzione automatica della guarnizione.
Descrizione:
1. Questa macchina è fornita di Li Shile (REXROTH), i sistemi di controllo numerici ed il servo sistema digitale, la realizzazione cinque del legame di asse quattro. Il moto radiale del pezzo in lavorazione (ascissa), il moto tangenziale (asse y), il movimento assiale (asse) di Z, la rotazione del fuso della mola (asse) di B, la rotazione del fuso del pezzo in lavorazione (asse di C).
2. Il fuso della macchina utensile, il fuso è guidato da un servomotore dedicato, controllato da un inseguimento sincrono del servo sistema, regolamento stepless della velocità secondo l'elaborazione dei requisiti.
3. Questa macchina ha la funzione di modifica di profilo del dente, inoltre può secondo le esigenze degli utenti, l'assegnazione del rullo speciale del diamante sulla modifica di profilo del pezzo in lavorazione.
4. La macchina ha denti da entrambi i lati della funzione di distribuzione automatica dell'indennità della macinazione
5. Dispositivo della bilancia automatica della selezione della macchina utensile della mola sulla linea.
6. Questa macchina ha la funzione automatica del condimento e della compensazione della ruota.
la macchina 7.This è programma di elaborazione facile da operare e a macchina con fisso, gli operatori devono soltanto introdurre i parametri ed il tasso d'entrata di taglio può raggiungere la macinazione automatica.
8. Il sistema di NC, gli elementi idraulici elettrici e principali, i cuscinetti, la vite della palla, guida lineare, parti di sigillatura è importato o prodotti di alta qualità domestici di nome di marca, in modo da assicurare l'affidabilità della macchina utensile.
9. Gabinetto di controllo elettrico dell'indipendente di configurazione a macchina e configurazione del condizionamento d'aria.
10. Questa macchina utensile idraulica, sistema di raffreddamento indipendente di configurazione.
11. Questo sicurezza di configurazione a macchina, tipo chiuso rivestimento protettivo e la configurazione dell'unità di elaborazione della foschia dell'olio.
Specifiche:
Moduli |
millimetro |
1-5 |
Numero dei denti |
|
12-256 |
Diametro lavorante |
millimetro |
10-250 |
larghezza massima del fronte (denti diritti) |
millimetro |
95 |
Angolo di elica |
|
±45° |
Diametro di ruota |
millimetro |
400 |
Rivoluzioni stimate della ruota |
RPM |
970-1500 |
Dimensione ospite (L×W×H) |
millimetro |
3000×1600×2600 |
Peso |
t |
5 |
Configurazione standard:
Sistema di CNC |
1set |
Condimento unico della ruota di diamante di angolo |
1pair |
|||
Serbatoio idraulico, carro armato di raffreddamento |
1set ciascuno |
Penna vestentesi cilindrica del diamante |
1 |
|||
Unità di elaborazione della foschia; separatore centrifugo |
1set ciascuno |
Flangia di ruota (con la ruota) |
2set |
|||
Condizionatore d'aria elettrico del gabinetto di controllo |
1set |
Fuso della macinazione |
2set |
|||
Accessori facoltativi |
||||||
Radiatore dell'olio raffreddato |
1set |
Strumento di equilibratura di campo |
1set |
|||
Radiatore dell'olio idraulico |
1set |
Strumento d'equilibratura automatico |
1set |
|||
moduli |
millimetro |
1-8 |
||||
Numero dei denti |
|
12-200 |
||||
diametro lavorante |
millimetro |
20-400 |
||||
Larghezza massima del fronte (denti diritti) |
millimetro |
190 |
||||
Angolo di elica |
|
±45° |
||||
Diametro di ruota |
millimetro |
400 |
||||
Rivoluzioni stimate della ruota |
RPM |
970-1500 |
||||
Dimensione ospite (L×W×H) |
millimetro |
3000×1600×2600 |
||||
peso |
t |
14 |
