Smerigliatrice a spirale degli ingranaggi conici di CNC per lavorare il diametro a macchina .500mm degli ingranaggi cilindrici ed elicoidale

Ⅰ. APPLICAZIONI

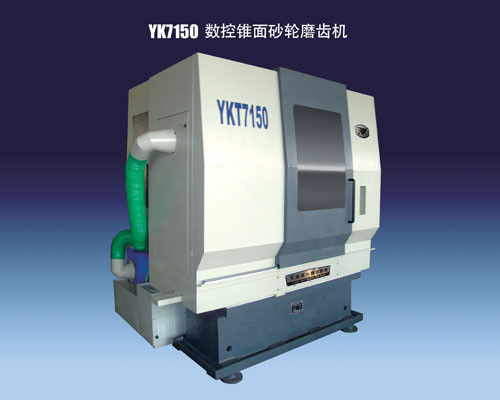

La smerigliatrice dell'ingranaggio YK7150 è progettata pricipalmente per lavorare l'elicoidale e gli ingranaggi cilindrici a macchina di alta precisione dei diametri fino ad un massimo di 500mm e dei moduli fino ad un massimo di 10mm.

Questa macchina è particolarmente adatta a massa o a produzione in serie di tutti i tipi di di dente cilindrico ad alta velocità di precisione e di ingranaggi elicoidali del modulo di taglia media utilizzati per le bici del motore, l'automobile, le macchine utensili, i motori di velocità-riduzione, le attrezzature di precisione, gli strumenti e le varie pompe a ingranaggi di precisione.

II. CARATTERISTICHE A MACCHINA

La macchina frantuma gli ingranaggi con il principio di macinazione-indirizzamento simili alla generazione dello ingranaggio-scaffale, durante cui la mola (lo scaffale) e l'ingranaggio (il pezzo in lavorazione) genera continuamente. La macchina è caratterizzata da alta efficienza e da alta precisione con la combinazione della trasmissione sincrona.

III. ATTREZZATURA PRINCIPALE

1. La macchina è fornita di un sistema di controllo di CNC di REXROTH e di servo sistema digitale, o di un sistema di controllo di CNC di SIEMENS, capace di 3 movimenti simultanei di asse (o di 2 movimenti simultanei di asse), o del movimento tangenziale del pezzo in lavorazione (ascissa), del movimento radiale del pezzo in lavorazione (asse y) e dei movimenti giranti & d'indicizzazioni del pezzo in lavorazione (A).
2. I movimenti alternativi dello slittamento della macinazione sono determinati per mezzo di un motore speciale tramite un convertitore di frequenza. I regolamenti della velocità di Stepless possono eseguito secondo i requisiti di lavorare i processi a macchina
3. Il fuso della mola è guidato per mezzo di un motore incorporato speciale.
4. Con i programmi a macchina fissi, l'operazione a macchina è molto conveniente. L'operatore deve introdurre soltanto i dati del pezzo in lavorazione e del feedrate.
5. Per garantire l'affidabilità della macchina, tutto il sistema di controllo di CNC, gli elementi idraulici elettrici e principali, i cuscinetti, le madreviti, i binari di guida lineari e le parti di sigillatura sono importati o marche cinesi ben note.
6. Un gabinetto elettrico indipendente con un condizionatore d'aria è fornito per la macchina.
7. Un sistema di raffreddamento indipendente è disponibile per la macchina e un dispositivo di raffreddamento adeguato è fornito.
8. Una recinzione sicura con un dispositivo sfibrante della foschia è fornita sulla macchina.
