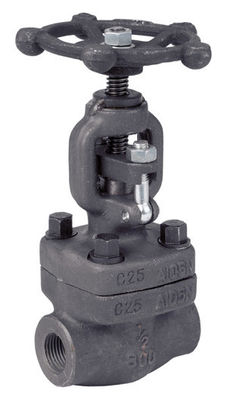

L'OS di ASME B16.34, Y ha forgiato la valvola a saracinesca d'acciaio CL150 CL300 CL600

L'OS di ASME B16.34, Y ha forgiato la valvola a saracinesca d'acciaio CL150 CL300 CL600

Dettagli rapidi

Standard o non standard: Standard

Tipo dell'estremità del collegamento: Estremità della Incavo-Saldatura del cofano, estremità filettata, estremità della flangia, Incavo-Saldatura & estremità filettata serrate (ad ordine)

Struttura: Portone

Pressione: Pressione media

Potere: Manuale o attivato

Tipo: Forgiato

Temperatura dei media: Temperatura normale

Media: Olio, gas, acqua, vapore, acidi

Operazione: Volante

Szie: 1/2 " ~2"

Pressione: 150LB~1500LB (DN15-50)

Materiale: A105, LF2, F11, F22, F304, F316, F51, Monel, ecc.

Pacchetto: caso di legno che imballa o come richiesto

Descrizione

Valvole di globo forgiate api 602:

Le valvole di globo pricipalmente sono installate per modulare o? regoli il volume del flusso. Una valvola di globo non è raccomandata quando a? il flusso continuo di liquido è richiesto dovuto la goccia ad alta pressione inerente a? la progettazione delle valvole stessa. Questo tipo di valvola dovrebbe essere installato sempre a? assicuri che l'assunzione di flusso entri attraverso la base della sede valvola. ? la valvola ha una freccia timbrata sul corpo per indicare la direzione preferita sopra? flusso. Le valvole di globo possono essere utilizzate con i liquidi che contengono le particelle in sospensione.

Le caratteristiche della valvola di globo:

Cofano serrato, vite esterna e giogo, gambi in aumento, superfici di disposizione dei posti a sedere metalliche

Progettazione del gambo:

Il gambo è di desig forgiato integrale. Il diametro minimo del gambo per requisito standard.

Sistema d'imballaggio a molle di Bellville Impacking:

Se essendo richiedendo dal cliente, il sistema urtante dell'imballaggio a molle di Belleville può essere adottato per il miglioramento la durevolezza e dell'affidabilità della guarnizione di imballaggio.

Progettazione posteriore della disposizione dei posti a sedere:

Tutta la nostra valvola di globo ha la progettazione posteriore della disposizione dei posti a sedere. Nella maggior parte dei casi, la valvola di globo dello stell del carbonio misura con un sedile posteriore rinnovabile. Per la valvola di globo dell'acciaio inossidabile, il sedile posteriore è lavorato direttamente nel cofano o è lavorato dopo la saldatura. Quando la valvola di globo è completamente al posto vacante, il sigillamento del sedile posteriore può essere molto affidabile. Tuttavia, secondo il requisito dell'api, non è consigliabile aggiungere o cambiare placking attraverso la media della disposizione dei posti a sedere posteriore quando la valvola è contenere di pressione.

Seat:

Per la valvola di globo del acciaio al carbonio, il sedile è l'acciaio ususlly forgiato. La superficie di tenuta del sedile è spruzzo saldato con la lega dura specificato dal cliente. Il sedile infilato rinnovabile è usato per la valvola di globo inossidabile dello stell del globo valves.FOR del acciaio al carbonio NPS≤12, il sedile integrale ususlly è adottato, o saldare direttamente la lega dura integralmente. È infilato o saldato sul sedile inoltre facoltativo per la valvola di globo dell'acciaio inossidabile se essendo richiedendo dal cliente.

Dado del gambo:

Solitamente, il dado del gambo è fatto di ASTM A439 D2. È anche può essere fatto dell'alleato di rame se essendo requrested dal cliente. Per la grande valvola di globo, il cuscinetto di rotolamento misura sui due lati del dado del gambo per minimizzare la coppia di torsione aperta e vicina della valvola di globo.

Valvola di globo speciale:

Oltre alle valvole di globo comuni, inoltre facciamo la valvola di globo criogenica. Muggisca la valvola di globo sigillata, la valvola di globo rivestita, ecc.

Gamma dimensionale

NPS: 1/2„ - 2"

Valutazione di pressione: 150-800,900-1500

Applicazione:

Conservazione frigorifera, industria chimica, industria petrochimica, macchinario, edificio urbano, estinzione di incendio, trattamento delle acque, metallurgia, energia elettrica ecc

Per evitare tutto l'errore e per fare una soluzione del vestito per la vostra indagine, specifichi prego gentilmente le seguenti informazioni:

• Norma di progettazione.
• Norma del collegamento.
• Dimensione di foro, identificazione di programma del tubo/OD
• Materiale del corpo.
• Disposizione (materiale per le parti interne).
• Tipo dell'estremità del collegamento.
• Attuazione (manuale, ingranaggio, azionatore e tipo)
• Medium & componente. Portata minuto/massimo.
• L'ANSI fa pressione sulla classe, temperatura di funzionamento, funzionamento/considerazioni di corrosione della gamma di temperatura ambiente pressione differenziale.
• Dimensione di foro, identificazione di programma del tubo/OD
• Applicazione Descripetion.
• Requisito del documento, come:  Macini il certificato, il certificato materiale, la relazione sull'esperimento, ecc…
• Requisito di ispezione & della prova, come: Prova idraulica, analisi materiale, analisi compoent chimica, ecc
