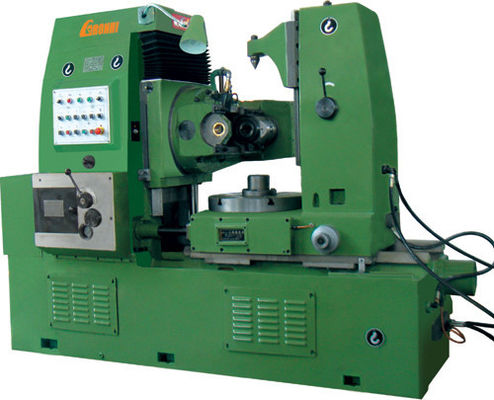

Macchina fresante dell'ingranaggio idraulico professionale, tavola di lavoro del diametro 510mm
Macchina fresante dell'ingranaggio di Y3150K con buona rigidità, accuratezza di livello ed adatto di lavoro a grande o singola produzione.
Macchina fresante dell'ingranaggio di Y3150K
Caratteristiche:
1.
1.
Dettagli rapidi:
Circostanza: |
Nuovo
|
Luogo d'origine: |
Liaoning, Cina (continente)
|
Marca commerciale: |
GUANHUA
|
Numero di modello: |
Y3150K
|
Tipo: |
Orizzontale
|
CNC oppure no: |
Non
|
Tensione: |
380V,
|
Potere (chilowatt): |
5.5KW
|
Dimensione (L*W*H): |
2450x1272x1790mm
|
Peso: |
5300kg
|
Certificazione: |
ISO9001: 2000,
|
Garanzia: |
un anno
|
Modello: Y3150K
Parametro principale:
1, gamma dielaborazione
Diametro massimo del pezzo in lavorazione del ①: 500mm
Modulo massimo del ②: 8mm
Larghezza massima del ③: 250mm
④ Min. Number dell'ingranaggio sul pezzo in lavorazione: dente 6
2, portautensile
Angolo massimo della parte girevole del ① del portautensile: ° 240
Viaggio massimo del ② del portautensile (verticale): 300mm
Lettura minima del ③ dell'angolo della parte girevole del portautensile: 6 ′
Velocità verticale di movimento del ④ del portautensile: 0,52 m./min
Quantità verticale di movimento del ⑤ di portautensile (manuale): 0.754mm
Punto del ⑥ dell'importo d'alimentazione (verticale): 12step
Gamma del ⑦ di alimentazione (verticale): 0.4~4mm/RPM.
3, tavola difunzionamento
Diametro della tavola di lavoro del ①: 510mm
Diametro di foro della tavola di lavoro del ②: 80mm
Movimento del ③ per orizzontale di rivoluzione (manuale): 1mm
Orizzontale minimo di movimento della lettura del ④: 0.01mm
Orizzontale idraulico del movimento dell'azionamento del ⑤: 50mm
Distanza del ⑥ fra il fronte dell'estremità della contropunta e la superficie del worktable: 380-850mm
4, fusofresante
Il diametro massimo della fresa del ①/allunga: 160mm/160mm
(2). Tirante che infila diametro: M16
(3) conicità del montaggio del supporto conico della fresa:: M.T.5
(4) movimento assiale della fresa massima: 55mm
(5) distanza fra l'asse della fresa e la superficie del worktable: 235-535mm
(6) distanza fra la fresa ed il centro del worktable: 20-330mm
(7) gamma di velocità di rotazione del mandrino: 40~250rpm
(8) punto del fuso: 9step
5, peso dellamacchinae delmotore
Motore del ①: 5.5kw/1440rpm
Motore veloce assiale del ② (verticale): 0.75kw/1380rpm
Motore veloce radiale del ③: 0.75kw/1380rpm
Motore del ④ della pompa idraulica: 1.1kw/1000rpm
⑤ N.W/G.W: 4500kg/5300kg
Dimensione a macchina del ⑥ (L xWxH): 2450x1272x1790mm
6, altri:
Diametro del ① del supporto conico della fresa: φ22mm, φ27mm, φ32mm
Diametro del supporto conico del ②: φ30mm
Vantaggio:
1. Creatore professionale.
2. Popolare nel mondo.
3. Buona qualità e competitivo.
