Dettagli:
Termini di pagamento e spedizione:
|
Capacità di miscelazione: | 110L | Tempo in lotti: | Circa 4-7 volte/ora |
---|---|---|---|
Motore di azionamento: | 160KW-6P | Inclinazione del motore: | 5.5KW-4P |
Evidenziare: | gomma interna del miscelatore,miscelatore di gomma banbury |

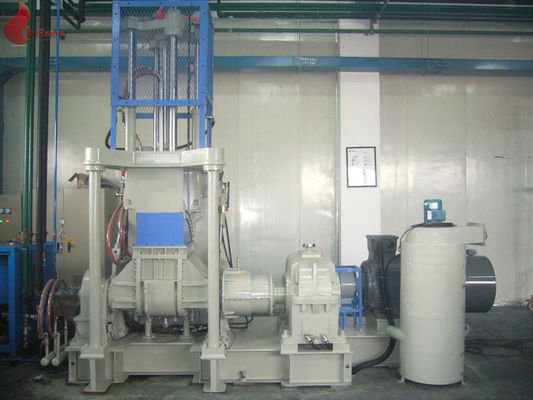

1. Introduzione del prodotto
Miscelatore di gomma diresistenza duro del rotore NL-110L Banbury di controllo di frequenza della trasmissione della superficie del dente
Nome |
Miscelatore dell'impastatore della dispersione |
Modo di raffreddamento |
Acqua di raffreddamento |
Tipo |
Tipo di Tumblet |
Caratteristica |
Pricipalmente è usata per la miscelazione di gomma. |
rotori |
Cromato e lega che affrontano gli elettrodi |
||
Materiale |
Acciaio fuso |
Colleghi il modo |
Accoppiatore |
capacità |
circa 100-140kg/unit |
Certificato |
ISO, CE |
2. Descrizione:
Progetto | Nome | specificazione |
1 | Applicazione | Per la miscelazione di gomma |
2 | Efficace capacità | 83L |
3 | Capacità totale | 110L |
4 | Tipo d'alimentazione | Alimentandosi da posteriore e da anteriore (progettazione secondo la richiesta del cliente) |
5 | Adeguamento di temperatura | raffreddamento ad acqua o altro |
6 | Capacità per un lotto | circa 100-140kg (secondo tecnologia di produzione) |
7 | Tempo per un lotto | 5-10min |
8 | Motore principale | CA 160KW |
9 | A rotore | fan dell'due-angolo |
10 | Velocità dell'asse di miscelazione | 0-45rpm (trasduttore) |

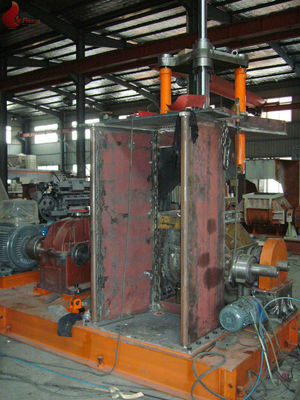

Consiste della parte principale saldata del piatto d'acciaio di alta qualità sotto forma di W e di due piatti laterali. È della progettazione del rivestimento per il raffreddamento o riscaldare. L'interno è placcato con cromo duro o è sviluppato saldando con la lega del carburo.
È del tipo di Banbury. L'asse di rotore ha un foro ed i fori radiali che conducono all'ala sono sviluppati saldando con la lega del carburo sui fronti dell'estremità e della cima e poi frantumando, lucidando e placcando il cromo duro.
3. Lista dell'attrezzatura
dispositivo di a.Discharging
camera di carburazione della struttura a-1 della struttura della ruota elicoidale
massimo 110°~135° di angolo di inclinazione a-2
a-3 che inclina il motore del motore 3HP con il freno (motore di Dongyuan) + tipo planetario cambio
b. Dispositivo di sartiame
b-1 motore principale 160kw 6P, CA (motore di Dongyuan)
b-2 trasduttore 160KW (Mitsubishi)
la cinghia b-3 che attrezza la cinghia di C è fatta di gomma superiore

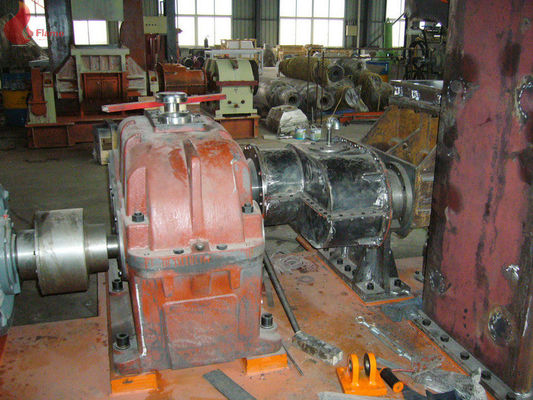

b-4 cambio completamente chiuso, superficie del duro dente con il trattamento della macinazione, 16:1 di rapporto di riduzione
il gruppo del differenziale del differenziale b-5 è utilizzato nella parte anteriore e nell'asse posteriore del miscelatore, 1:0.75 differenziale di rapporto della velocità
c. Tubo abbinato
la camera di carburazione c-1, asse di rotazione, copertura di pressione è del tubo di raffreddamento ad acqua, dimensione dell'entrata e la conduttura dello sbocco è 01.
d. Gabinetto elettrico
Governo d-1 del tipo del pavimento
l'apparecchio elettrico del dispositivo d-2 e di controllo è secondo la norma nazionale
gabinetto elettrico d-3 progettato conciliandovi la richiesta del cliente
ciclo di inizio del motore d-3-1
insieme di temperatura d-3-2, visualizzato automaticamente e controllato.
d-3-3 PLC+10„ un insieme (marca di Taida in Taiwan), tecnologia di visualizzazione curva a tempo, scaricando il parametro tecnico, fornente la procedura dell'operazione del miscelatore banbury. La regolazione di procedura delle prescrizioni varie è disponibile. L'operazione è completamente secondo il richiamo dell'interfaccia dell'uomo-macchina ed in modo da evitare l'operazione degli errori causata da negligenza umana. Il contenuto di procedura è messo dal compratore. Le varie manopole manuali possono essere conservate.
4. Applicazioni:
È ampiamente usato mescolare la gomma, plastica e l'altre gomma & materia plastica.
5. Parametro tecnico principale:
Tipo |
NL-10L |
NL-20L |
NL-35L |
NL-55L |
NL-75L |
NL-110L |
NL-150L |
Potere del motore principale (chilowatt) |
22 |
37 |
55 |
75 |
110 |
160 |
220 |
Diametro del cilindro (millimetro) |
Ф160 |
Ф200 |
Ф250 |
Ф300 |
Ф350 |
Ф420 |
Ф500 |
Modo di alimentazione (parte anteriore/posteriore) |
Tipo anteriore |
Formula parte posteriore/anteriore |
|||||
Peso (chilogrammo) |
2300 |
4200 |
6500 |
8500 |
10600 |
14000 |
20000 |
Dimensioni di montaggio (millimetro) |
2150x1350x2200 |
2350x1550x2400 |
2570x2180x2570 |
3370x2460x3180 |
3550x2560x3220 |
4245x2950x3380 |
4580x3200x4100 |
6. Vantaggio competitivo:
1 parte elettrica principale è Mitsubishi
Unità di pressione dell'olio 2: coordinata intelligente del canale dell'olio con il protettore del motore principale (sistema oleoidraulico da Taiwan)
Il cuscinetto 3 della macchina completa adotta la marca di TWB di U.S.A.
4 hanno aumentato il tipo unità di riduzione dell'ingranaggio, duro dentato, fatta a Jiangyin, la Cina
la pompa idraulica di raffreddamento 5 è della marca di Guangquan in Taiwan
L'asse mescolantesi 6 adotta l'oggetto di pezzo fucinato dell'acciaio legato di 20crMo NicrMo, indossando le parti più ulteriormente è saldata, l'acciaio diresistenza è importato da Germania Occidentale e poi con il trattamento di placcatura.
La parte principale 7 del carro armato di miscelazione adotta la colata di resistenza d'uso della totalità dell'lega-acciaio, parte anteriore del taglio più ulteriormente è saldata, l'acciaio tagliente diresistenza è importato da Germania Occidentale e poi con il trattamento duro di placcatura. Il carro armato di miscelazione va a vicenda continuamente, a circolazione forzata.
8 a prova di perdita sulla parete laterale adottano la classe materiale-a resina epossidica a alta tecnologia ad alta pressione la pressofusione, con la usura-resistenza delle caratteristiche, facile riparare, resistenza della reazione chimica.
una copertura di 9 pressioni adotta la struttura “di m.„, che fa la gomma mista uniformemente e completamente.
10 quando il funzionamento di posizione del carro armato di miscelazione, cilindro dell'olio è individuato stabile.
Un'asse di 11 miscelatore è della tri pala aggiornata, ben-diffusione. Rispetto alla Bi-pala tradizionale, elettrica può essere conservato da 3-5%
7. Servizio:
1. Guida di installazione d'oltremare.
2. Funzionamento d'oltremare della prova
3. Addestramento d'oltremare del lavoratore
4. Supporto tecnico
5. rifornimento dei pezzi di ricambio
6. Supporto di operazione tecnica
7. Formula e supporto di elaborazione
8. Opzione
Un miscelatore di due rotori la rotazione relativa, il materiale dal morsetto della bocca dell'alimentazione nello spazio vuoto del rotolo dal rotore che espelle e che tosa, dopo con la lacuna del rotolo sopra la cima legata pien è diviso in due parti, rispettivamente lungo la parete della camera e la lacuna fra il rotore prima e dopo il ritorno alla lacuna del rotolo qui sopra. In una settimana intorno al flusso del rotore, il materiale è influenzato dal taglio e l'azione di attrito, fa acutamente l'aumento di temperatura di gomma, la viscosità più bassa, ha aumentato la bagnabilità sulla superficie della gomma nel composto, stabilisce il buon contatto con gomma ed il composto sorgere.
9. termini commerciali
Installando & servizio di eliminazione degli errori:
1. Dopo che il contratto è confermato, il venditore fornirà il piano dell'officina, grafico del fondamento ed il grafico del rullo di gomma, asce quadrate & tutti i tipi di rulli. Tutto il manuale dell'operazione sarà fornito dal venditore, anche.
2. Il venditore invierà 3-4 lavoratori tecnici all'installazione ed alla ricerca degli errori della guida per il compratore;
3. Il compratore dovrebbe assicurare i tubi di riserva ed i cavi elettrici ed i consigli del venditore appena la specificazione o il modello di loro.
Altri termini:
1. Periodo di consegna: completamente 6 mesi dopo il contatto è confermato.
2. Pagamento: 30% della somma totale da T/T in anticipo come acconto, 70% della somma totale da T/T prima della spedizione.
3. Pezzi di ricambio: Il venditore fornirà un insieme delle parti vulnerabili prive di valore gratis. Il venditore inoltre suggerisce il compratore per comprare un insieme dei pezzi di ricambio che incontra ancora l'un uso dell'anno. Il venditore mostrerà che la lista dei pezzi di ricambio al compratore per il suo sceglie prima della consegna.
4. Aspetto e colore: l'aspetto ed il colore delle macchine sono basati sulla norma del venditore. Naturalmente, possiamo inoltre su ordine secondo la richiesta del compratore.
5. Energia elettrica: La citazione di cui sopra è basata su 380V/50Hz. Ci sarà una certa sopratassa ed esteso producendo il tempo per il requisito su misura di energia elettrica.
6. Periodo di garanzia:
6-1. Macchine: un anno dopo riuscita ricerca degli errori;
6-2. Componenti elettriche: 6 mesi dopo riuscita ricerca degli errori.
7. Servizio e costo di ricerca degli errori sopportati da straniero:
7-1. Il venditore invierà tre o quattro lavoratori tecnici (o più come richiesta del compratore) al posto che ha nominato dal compratore per l'orientamento dell'installazione di attrezzatura e del servizio di ricerca degli errori;
7-2. Sia il compratore che il venditore dovrebbero sopportare la loro tassa corrispondente come qui sotto:
7-2-1. Il venditore è incaricato della tassa costata in Cina ma eccezione fatta per la tassa di visto;
7-2-2. Il compratore è incaricato del costo della tassa in straniero e nella tassa di visto. Questa tassa include ma non limitato ai seguenti:
a. Biglietto di andata e ritorno;
b. Tassa del trasporto, dei pasti, della sistemazione e di comunicazione durante il viaggio di affari;
c. Indennità (tassa) della manodopera USD 80,00 per a persona un giorno (calcolo di giorni: giorni totali a partire dal giorno sul viaggio di affari al ritorno in Cina);
d. Traduttore: Il compratore dovrebbe assumere un traduttore per la comunicazione conveniente del lavoro di campo dei lavoratori tecnici del venditore e per il completamento del compito con successo. Altrimenti il venditore invierà un traduttore supplementare. Il compratore dovrebbe essere incaricato di questo costo (riferisca al a~d).
