Macchina di taglio Line

440Kw ha preverniciato la macchina d'acciaio della taglierina della bobina, macchine idraulica 4mm - 12mm di Decoiler

4mm ~ macchina di taglio di 12mm×2000mm

Descrizione:

Specificazione di base della bobina d'acciaio

Grado d'acciaio della bobina: acciaio al carbonio comune, acciaio d'acciaio o preverniciato galvanizzato

Spessore della bobina: 4--12mm

diametro della bobina: ф2000mm massimo

Larghezza della bobina: 600mm---2000mm

Diametro interno della bobina: φ508, φ610, φ760

Peso della bobina: 35T massimo

Diagramma di flusso:

Automobile di bobina idraulica---pala della decoiler-testa-guiding&head affusolata doppio e paia di alimentazione dei rotoli---sheaing capo----rettifica di deviazione---recoiler-ponte di wase di fendere-side----macchina pre--seperator e di tensionamento---recoiler---scarico del controllo auto-idraulico della bobina---controllo elettrico

1 automobile di bobina idraulica:

Forma di 1:1 di automobile di bobina: passeggiata a quattro ruote

1,2 Struttura dell'automobile di bobina: la struttura d'acciaio e è forma di v sulla cima.

1,3 Potere della passeggiata continua: rallentatore cicloidale dell'ingranaggio 4kw

1,4 Potere di sollevamento e di abbassamento: cyliner idraulico determinato

specificazione 1,5: ф220mmx700mm

viaggio 1.6max di sollevamento e di abbassamento: 700mm

1.7Dia della ruota: 200mm

velocità 1.8Walking: 8.4m/min

capacità di carico 1.9Max: 35000KG

macchina 2.Decoiler

2,1 Modo di decoil: espansione interna idraulica di doppia direzione capa

2,2 Formi di espansione e si è restretto: cilindro dell'olio idraulico guidato

2.3form di rafforzamento: bene mobile doppio di direzione

2.4power di movimento: cilindro dell'olio idraulico (specificazione ф125mmx900mm del cilindro dell'olio)

2.5specification della piattaforma: Φ508mm.Φ610mm.Φ760mm

diametro esterno massimo 2.6coil: 2000mm

larghezza 2.7coil: 600mm--2000mm

capacità di carico 2.8Max: 35000kg

3: testa guidante e testa della pala

3.1Form della struttura guidante capa: struttura saldata acciaio, cilindro dell'olio per lifting&lowering

specificazione del cilindro dell'olio 3.2hydraulic per guidare: ф125x600mm, 2pcs

rotoli 3.3Pulling: ф300mmx500mm, Cr40

potere 3.4pulling: rallentatore cicloidale dell'ingranaggio 5.5kw

3.5specification per la testa della pala: struttura weled della lamiera di acciaio

3,6 Potere di sollevamento e di abbassamento: cyliner idraulico: ф140mmx400mm:

3.7power di expanding&contracting: cyliner idraulico: ф63mmx400mm

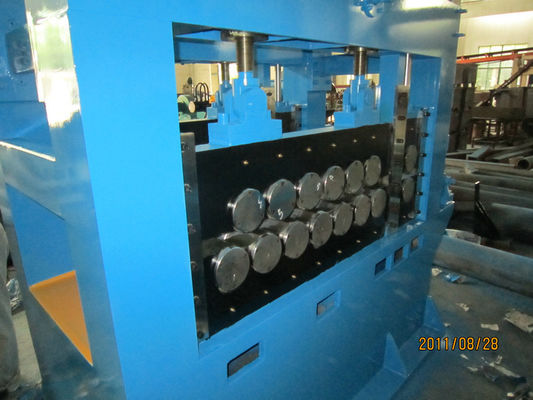

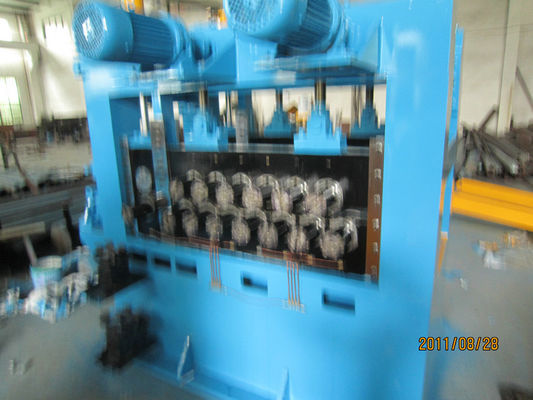

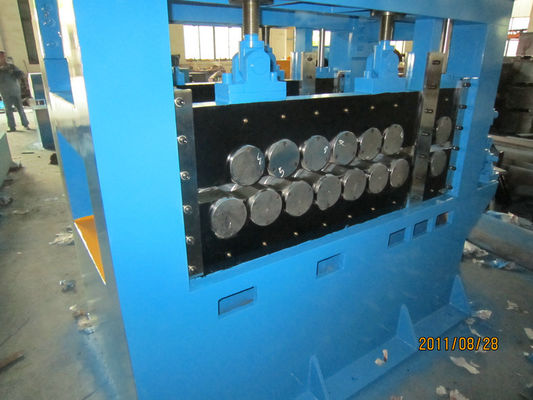

4 paia dei rotoli che alimentano livellamento dei rotoli &5

una specificazione di 4,1 della bobina rotoli di alimentazione: ф210mmx2000mm

materiale 4,2 dei rotoli di pizzico: giù rotola il processment del calore 40Cr, HR55--56

cilindro 4,3 di lifting&lowering per l'alimentazione della bobina: ф125mmx100mm, 2pcs

potere 4,4 di lifting&lowering: rallentatore cicloidale dell'ingranaggio 2.2kw

potere 4,5 della bobina che alimenta e che livella i rotoli: : rallentatore cicloidale dell'ingranaggio 37kw

4,6 velocità linar: 12m/min

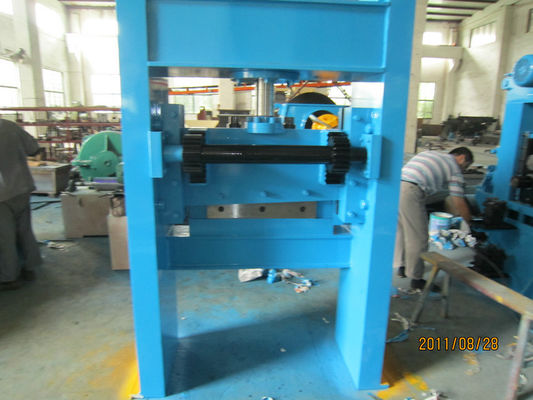

5.hydraulic macchina di taglio 1set

specificazione 5,1: 12mmx2200mm

specificazione del cyliner 5.2oil: ф200x250

6.deviation che rettifica

6.1Vertical rotola la specificazione: ф200mmx150mm

6,2 paia del materiale dei rotoli: processment 55 di calore 40Cr--56

6.3Range di rettifica della deviazione: 500-2000mm

macchina 7.slitting

7.1. taglio rotondo del disco

specificazione 7,2 di taglio dell'asse: ф300mmx2000mm

materiale 7,3 dell'asse: cromo indurito 40Cr

lama rotonda del disco 7,4: D500Xd300XT25mm

materiale 7,5 delle lame: 6CrW2Si, HRC56--57 gradi

controllo motorio 7.6AC

transmissioning di taglio 7,7: Rallentatore cicloidale dell'ingranaggio di CA 160kw con l'accoppiamento unito determinato

7,8 velocità di taglio: 0-30m/min regolabile

accuratezza di taglio di larghezza 7,9: +/-0.03mm

specificazione di taglio del pezzo 7,10: 5--7mm 10pcs, 8--10 6pcs, 11--12mm 4pcs

recoiler laterale del residuo 8

doppio recoiler di direzione 8,1

specificazione 8,2 di retrocedere piatto: ф900mmx500mm

potere 8,3 di recoiler: Motore L160 che retrocede da ogni lato,

damping& 9 pre--seperator

diametro pre--seperator dell'asse 9,1: ф210mmx2000mm

un materiale di livellamento di 9,2 rotoli: 40Cr

potere 9,3 di pressatura: cylinderф80mmx1500mm idraulico

specificazione del cyliner 9.4oil: ф80mmx750mm

recoiler 10

specificazione del cilindro dell'olio 10,1: ф200x100mm

specificazione massima retrocedere 10,2: ф760mmx2000mm

10.3power di retrocedere: motore a corrente alternata 200KW

velocità 10.4recoiling: 0-30m/min regolabile

11: retrocedere regolatore; Regolatore 590model di Euroasia

12: retrocedere capacità: 35T

bobina 11 che scarica il sistema d'impilamento dell'automobile di bobina

Forma di 11:1 di automobile di bobina: passeggiata a quattro ruote

11,2 Struttura dell'automobile di bobina: la struttura d'acciaio e è forma di v sulla cima.

11,3 Potere della passeggiata continua: rallentatore cicloidale dell'ingranaggio 4kw

11,4 Potere di sollevamento e di abbassamento: cyliner idraulico determinato

specificazione 11,5: ф200mmx700mm

viaggio massimo 11,6 di sollevamento e di abbassamento: 700mm

11,7 Diametro della ruota: 200mm

11,8 Velocità di camminata: 8.5m/min

11,9 Capacità di carico massima: 35000KG

controllo idraulico 12

potere 12,1: 11kw-4

pressione 12,2: 16Mpa

12,3 olio idraulico N46, stazione idraulica, valvola di regolazione e tubi 1 insieme

12,4 volumi del serbatoio dell'olio: 450L

controllo elettrico 13

13,1 Insieme elettrico di controllo 1

gabinetto elettrico 1set di operazione 13,2

13,3 Controllo di SpA

potere totale 14,4: 440KW
